圓錐破碎機偏心件磨損原因分析，及預防措施，提前收藏有備無患

最近有用戶咨詢說自己的圓錐破碎機偏心件磨損很嚴重，嚴重影響了生產。今天，我們通過一個實例來分析圓錐破碎機偏心件磨損的原因及預防措施。



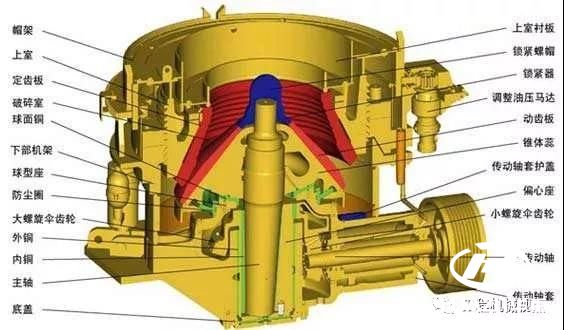

情況介紹



中細碎工序的3臺圓錐破碎機，錐襯套6個月左右就嚴重磨損，嚴重影響生產。為此，對3臺圓錐破碎機進行檢修，分析偏心件磨損情況。



磨損情況



主軸錐襯套上口磨損明顯，下口有一窄條磨損，中間全未接觸；

錐襯套上口靠偏心軸套薄邊一面磨損嚴重，下口靠偏心軸套厚邊一面磨損嚴重；

球面軸承回油槽以內的寬度大約100mm一個圓環帶均勻磨損；

偏心軸套厚邊上部磨損明顯，最下部有一窄條磨損；

止推盤靠外圈磨損較重；

大傘齒輪大頭磨損重，在齒高方向從大頭向小頭逐漸沿齒頂收縮，近似呈三角形印痕。



磨損分析



破碎機空載時主軸壓在偏心軸套的薄邊上，有載時壓在偏心軸套的厚邊上。偏心軸套不論空載還是有載時，總是用厚邊壓在直襯套上。這樣，主軸和錐襯套的磨損從上到下應該是比較均勻的，至少是錐襯套上口靠偏心軸套厚邊一面磨損應該較重， 偏心軸套厚邊也應磨損重一些。但從磨損的實際情況來看，卻正好相反。



偏心軸套是向平衡重一方傾斜，如下圖所示。因?yàn)橹挥羞@樣才能使錐襯套和偏心軸套分別在A、B、C和D 部位接觸， 與實際磨損情況相符。



球面軸承的磨損，說明球面軸承的支承力不會超出球面中心角之半，兩者接觸屬于正常情況。止推盤沿外圈磨損較重的情況，也屬于正常情況，因?yàn)橹雇票P外圈線速度大，故它的磨損也較里圈快。此外，對于大傘齒輪大頭磨損較重的情況，是齒輪特殊的運動狀態所決定，也可視為一種正?，F(xiàn)象。

因此，造成偏心部件磨損的主要原因是偏心軸套偏斜，而偏心軸套偏斜是由于墊片、止推盤、錐襯套和偏心軸套的檢修與安裝不當造成的。在這種情況下，破碎力的作用無法使偏心軸套正常復位，致使偏心軸套偏斜，產生偏心部件的磨損，嚴重時可以使局部受載而產生裂紋。



預防措施



1）按說明書嚴格調整偏心件的間隙。實際檢修時，可以將錐襯套底部間隙加大，但一定要確保其上口間隙。

2）檢修時，要保證上、中、下各止推盤的表面粗糙度和厚度的均勻，止推盤的安裝如圖所示。

3）調整傘齒輪間隙時， 要保證加在止推盤下部的墊片厚度均勻，安裝時不能使墊片邊部產生褶皺。

4）安裝止推盤時，要讓圓銷順利插入銷孔，避免造成偏心軸套歪斜。
