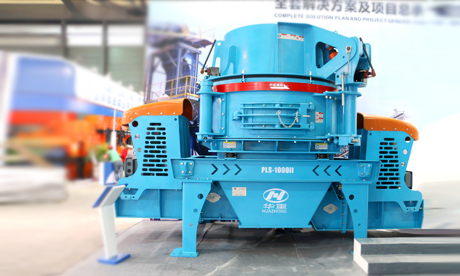

沖擊式破碎機，簡稱沖擊破，俗稱制砂機，是一種具有國際水平的高能低耗沖擊破，其性能在各種礦石細破設備中起著不可替代的作用，是目前最行之有效、實用可靠的碎石機器。沖擊式破碎機又稱制砂機，立式?jīng)_擊式破碎機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。



沖擊式破碎機用途

制砂機廣泛用于金屬和非金屬礦石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石（石灰石、花崗巖、玄武巖、輝綠巖、安山巖等）、礦石尾礦、石屑的人工制砂、建筑骨料、公路路面料、墊層料、瀝青混凝土和水泥混凝土骨料的生產以及各種冶金渣的細碎和粗磨作業，特別對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁釩土、鎂砂等，比其他類型的破碎機更具有優越性。與液壓保護顎破配套使用，可處理各種冶金渣。對建筑用砂、筑路用砂石優為適宜。



沖擊式破碎機工作原理

沖擊式破碎機的其工作原理方面，簡單一點說是石打石的原理。讓石子在自然下落過程中與經過葉輪加速甩出來的石子相互碰撞，從而達到破碎的目的。而被加速甩出的石子與自然下落的石子沖撞時又形成一個渦流，返回過程中又進行2次破碎，所以在運行過程中對機器反擊板的磨損是很少的。

石料由機器上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的靶石產生高速度的撞擊與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、磨擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。



沖擊式破碎機性能特點



沖擊式破碎機結構特征

1、進料斗：進料斗的結構為一倒立的棱臺體(或圓筒體)，進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。

2、分料器：分料器安裝在渦動破碎腔的上部,分料器的作用就是將從給料斗來料進行分流,使一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使別一部分物料從中心入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。

3、渦動破碎腔：渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到耐磨自襯的作用。觀察孔是觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時必須將觀察孔密封關嚴。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速旋轉產生產流，在渦動破碎腔內通過分料器、葉輪形成內部自循環系統。

4、葉輪：葉輪結構由特殊材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是立式?jīng)_擊破碎機的關鍵元件。物料由葉輪上部分料器的中心入料管進入葉輪的中心。由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口，安裝有特殊材料制成的耐磨塊，可以更換。葉輪將物料加速到60-75m/s速度拋射出去，沖擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎，在錐帽和耐磨塊之間裝有上、下流道板，保護葉輪不受磨損。

5、主軸總成：主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

6、底座：渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的中心，用于安裝主軸總成，兩側形成排料通道。

7、支架：根據破碎機工作場所不同一一露天作業或窒內作業，可以考慮配置支架或不配置支架。

8、傳動裝置：采用單電機或雙電機驅動的皮帶傳動機構(75KW以上,為雙電機傳動),雙電機驅動兩臺電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相邊,使主軸兩側受力平衡,不產生附加力矩。

9、潤滑系統：采用美孚車用潤滑脂特級集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用于油泵定期加油。



沖擊式破碎機技術特點

1、破碎效率高，具有細碎、粗磨功能；

2、結構簡單、安裝、維修方便、運行成本低；

3、通過非破碎物料能力強，受物料水份含量影響小，含水份可達8%；

4、產品粒形優異，呈立方體，針片狀含量極低，適宜骨料整形、人工制砂及高等級公路骨料生產；

5、產品堆積密度大，鐵污染極小。



沖擊式破碎機應用領域

沖擊破廣泛應用于各種金屬和非金屬礦、水泥、耐火材料、磨料、玻璃原料、建筑骨料，機制砂、冶金等行業。適用中細碎不同硬度的各種礦石和巖石，如鐵礦石、有色金屬礦石、金剛砂、鋁礬土、石英砂、棕剛玉、珍珠巖、玄武巖等高硬度物料的中細碎作業，是國內外建筑、礦山、冶金行業以及高速公路、鐵路、橋梁、水電、礦物粉磨領域及機制砂行業的核心設備。
