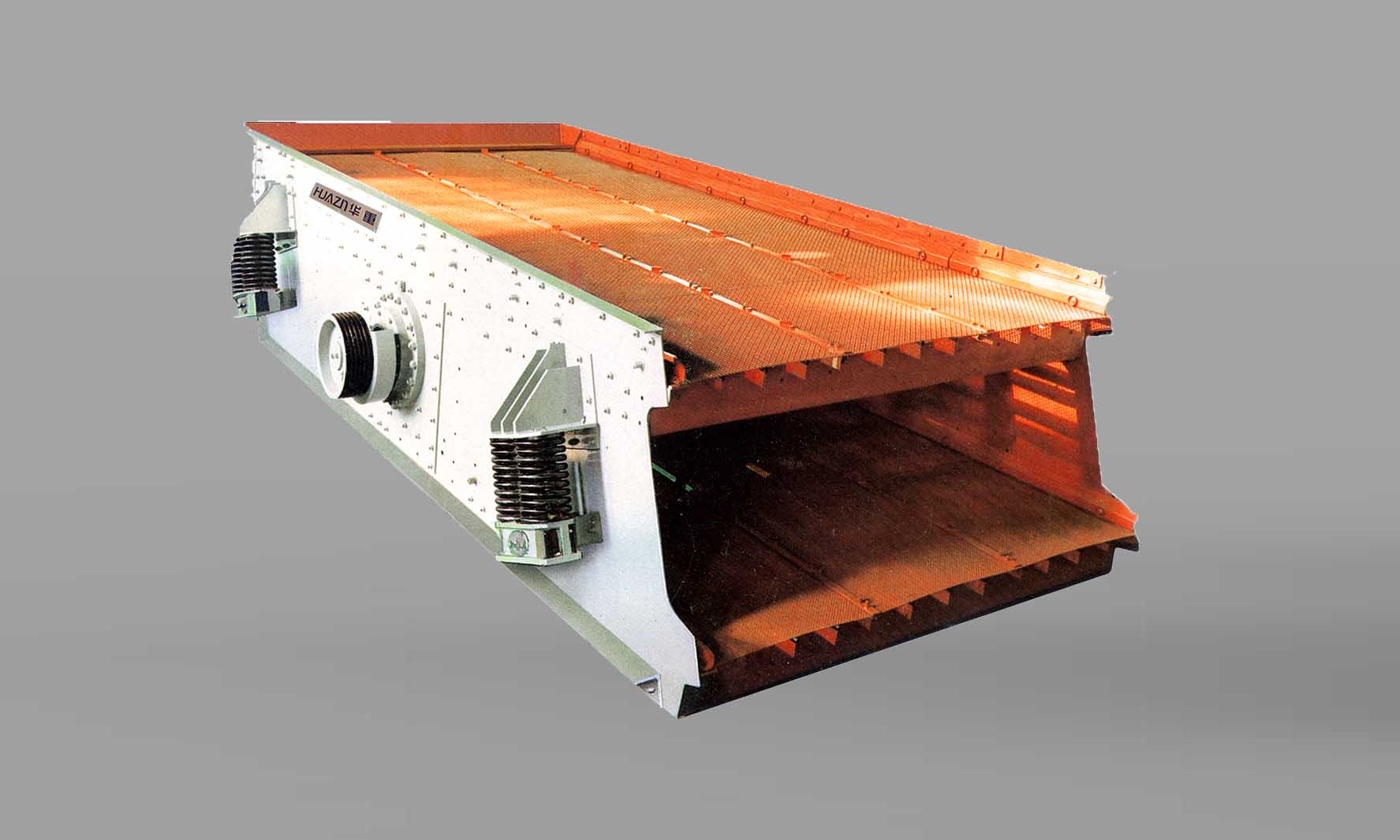

NS高效圓振動篩

NS系列高效圓振動篩01

NS系列高效圓振動篩產品概述

NS系列振動篩是大華重工公司引進國外技術而研發設計的一種圓形振動、多層數、高效振動篩，該設備具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。

適用范圍

應用領域：廣泛用于礦山、建材、交通、能源、化工等行業的產品分級。

適用物料：可用于對各種物料的篩分。

NS系列高效圓振動篩應用案例

NS系列高效圓振動篩工作原理

NS高效圓振篩又稱單軸振動篩，圓振動篩振動源所產生的振動力是一繞定軸、方向呈正規律變化的慣性力，其本質是由偏心質量繞定軸轉動所形成離心力。圓振動篩的工作原理為，篩機起動后，篩機振動器帶動振動篩箱一同作定向跳躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍動運后從排料口排出。最終完成篩分工作。根據圓振篩的結構特點及工作原理，其篩面一般為傾斜布置（傾斜角為15-25度）。

NS高效從圓振篩的結構和工作原理可以看出，其激振器的回轉達方向相對于料流方向有順料流方向旋轉和逆流方向旋轉兩種情況。顯然，當激振器順流方向回轉時，物料運行速度提高，可增加生產能力，但篩分效率下降；當激振器逆流方向回轉時，物料運行速度減小，生產能力下降，但篩分效率提高。有鑒于此，在實際篩分作業中，我們可以根據具體發問和需要，在生產能力和篩分效率兩面方有所取舍。

NS系列高效圓振動篩產品特點

NS系列高效圓振動篩工作特點：

1、釆用偏心塊作為激振力，激振力強。

2、篩子橫梁與篩箱釆用髙強度螺栓，結構簡單，維修方便快捷；

3、釆用輪胎聯軸器，柔性連接，運轉平穩；

4、釆用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理量最大、壽命長、電量低、噪音小。

技術參數

規格型號	篩面尺寸	層數	篩孔尺寸	振幅	產量t/h)	功率
NS8-20	2440×6100	1	2.5-200	9.5	172-1584	22
		2	2.5-200	9.5		22
		3	2.5-200	9.5		2×15
NS10-20	3050×6100	1	2.5-200	9.5	216-1980	2×22
		2	2.5-200	9.5		2×22
		3	2.5-200	9.5		2×30
NS12-24	3660×7320	2	2.5-200	9.5	220-2200	2×37
注：設備重量不含支腿，表內所列處理量是按對松散密度為1.6t/m³的干式分級給定的，所列處理量?jī)H供參考，具體值根據現場情況與研發部商定。
