顎式破碎機電機一體化設計和分體式有什么不一樣?
顎式破碎機是破碎操作中的一種傳統破碎裝置,具有結構簡單,工作可靠,適應性強的優點。隨著世界各國的不斷研究和改進,粉碎更加方便,耐用和易于維護。電機安裝方法的改進是其特點之一。本文比較了傳統的拆分安裝和新的集成安裝的特征??偨Y(jié)集成安裝中的注意事項。
一、傳統電機分體安裝
眾所周知,顎式破碎機的破碎過程是在兩個顎之間進行的。一個夾爪作為固定夾爪固定在框架上,另一個夾爪安裝在稱為可移動夾爪的移動體上。其表面有齒。當可動鉗口定期接近并遠離固定鉗口時,粉碎和卸料操作便完成了。
顎式破碎機的動力源通常是電動機。電動機通過皮帶輪和三角皮帶帶動偏心軸旋轉,從而驅動安裝在偏心軸上的可動c進行周期性的往復運動。
常規顎式破碎機的電動機安裝在滑軌結構的電動機框架上,基座安裝在混凝土或鋼結構的基礎上。
這種配置是通過在導軌上移動電動機來張緊凸輪帶。電機遠離破碎機主體,傳動三角帶較長,需要現場安裝調試,電機需要占用較大的安裝空間。
二、新的集成電機安裝
較舊的顎式破碎機集成電動機安裝方法屬于芬蘭美卓礦物Nordberg®C系列顎式破碎機,電動機安裝方法與傳統方法完全不同。

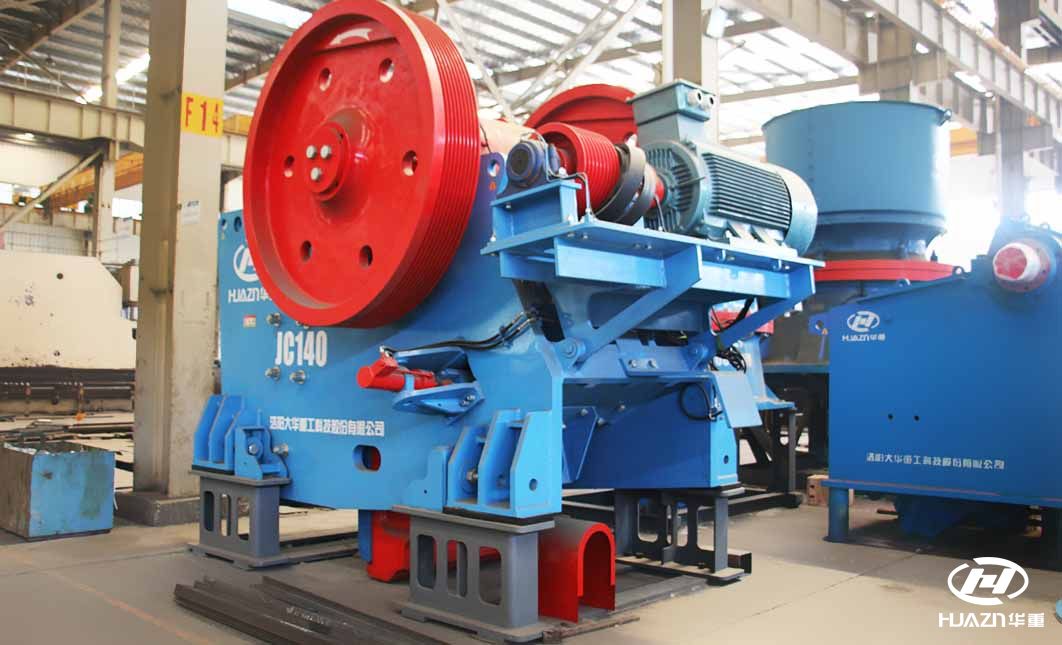

從上圖可以看出,電動機底座安裝在破碎機主體上,電動機與破碎機一體化,結構緊湊,現場安裝布置簡單。
美卓C系列顎式破碎機的電機框架通過鉸鏈安裝在主體上。傳動凸輪皮帶的張緊是通過圍繞鉸接點拉動電機基座的螺釘進行的。
近年來,一些國內礦山機械制造商也在這方面做了一些嘗試。例如,上海世邦工業和河南曙光重工的C6X系列顎式破碎機,廣州雷盟的GC系列高性能顎式破碎機,成都大紅利的PEV系列顎式破碎機,鄭州威科的HJC系列都是高效的。破碎的有上海山梅,南昌礦山機械,洛陽大華命名為JC系列顎式破碎機等。
三、集成電機安裝的優點
通過以上對搗碎電機不同安裝方法的分析,可以得出結論:與電機分體式安裝相比,新型搗碎電機的綜合安裝方法具有以下優點。
(1)不需要在用戶現場安裝電動機,因此破碎機易于安裝,降低了設備的建造成本。
(2)傳動凸輪帶的長度減小,三角皮帶更容易張緊;電機皮帶輪和主軸皮帶輪均位于破碎機主體上,且無相對運動,因此使用壽命長。
(3)破碎機可以使用標準的帶輪護罩和飛輪護罩,因此無需在現場進行防護罩的構造,避免了用戶因安全無視而沒有安裝防護罩的問題。工作,設備使用更安全。 。
安裝集成電機時應注意的問題
要采用集成電動機安裝方法,請注意以下三個方面。
(1)如果是傳統破碎機的集成電動機安裝和改造,則由于電動機帶輪與大型帶輪之間的中心距離縮短,因此有必要重新計算三角皮帶傳動裝置以確定其數量和三角皮帶的長度。
(2)電機與粉碎機一體化安裝后,破損機的平衡會發生變化,電機越重,對整機平衡的影響越大。對于Y2系列電動機,在相同電動機功率的情況下,四級電動機要比六級和八級電動機輕,并且某些型號具有不同的重量,例如90千瓦的四級電動機電機Y2-280M-4(重量667kg)比6級電機Y2-315M-6(重量1080kg)輕413kg。此外,四級電動機的尺寸也小于六級或八級電動機。
因此,最好使用4級電機來粉碎集成的電機安裝結構。但是,如果馬達帶輪的三角皮帶的角度太小,則三角皮帶的數量太少而無法布置,也可以使用六級電動機。
(3)對于傳統的分體式電動機安裝結構,如果安裝了集成電動機,則破碎機的平衡對于重新調節很重要。這是因?yàn)樵趯㈦妱訖C(jī)安裝到破碎機上之后,整個設備的平衡發生了變化。如果不重新調整平衡重,則在操作過程中會發生較大的振動,這會影響設備的正常使用和壽命。
摘要
簡而言之,顎式破碎機集成電機的安裝具有設備安裝簡單,基礎建設成本低,傳動帶短,使用壽命長,設備安全性好的優點,使設備的操作和使用更加人性化。因此,應采用一體化的電動機安裝方法,并應通過設備改造逐步取代傳統的電動機分體式安裝方法,以提高我國顎式破碎機產品水平,逐步達到世界先進水平。
