時產(60-200)噸花崗巖/玄武巖砂石骨料生產線：

簡述：該系統的棒條給料機還具有預篩分功能，可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備，也可將原料中的泥土雜物作為棄料預先分離；

工藝特點：工藝簡單，占地面積小，系統設備自動化程度高，生產效率高，運行成本低，滿足建筑行業多種領域對所用骨料的要求。



工藝說明：

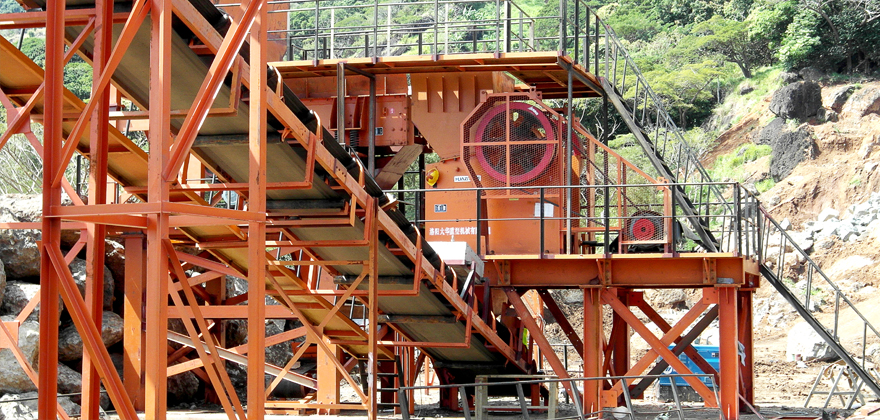

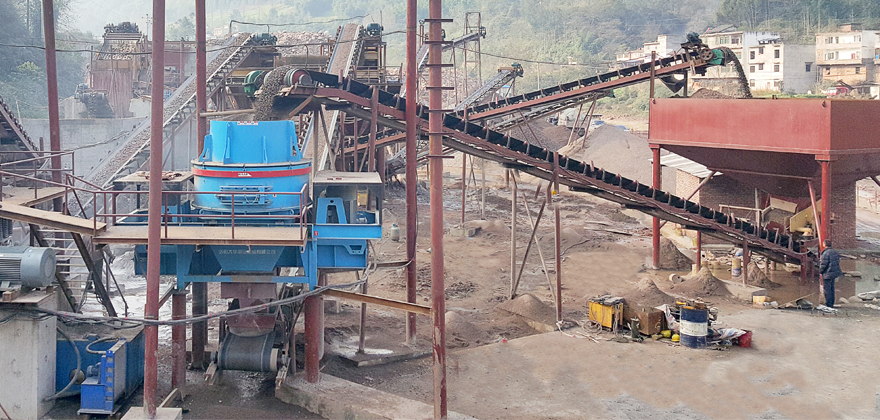

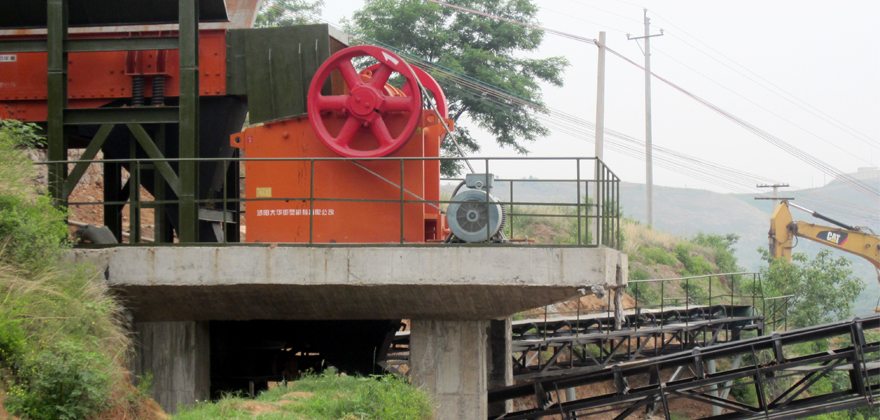

時產60噸花崗巖（玄武巖)砂石骨料生產線，將經過爆破處理或開挖、洞采小于425mm的大塊毛料通過自卸車上料至原料倉，經過具有預篩分功能的棒條給料機均勻的供給顎式破碎機破碎，經顎式破碎機破碎后的半成品在物料50-120mm左右，通過皮帶機輸送給具有中細碎功能的圓錐破碎機進行二次破碎，經圓錐破碎機二次破碎后的混合成品骨料經過皮帶機輸送至后續一篩車間進行分級篩分，篩分將大于用戶需要的大顆粒物料再通過皮帶機重新返回圓錐破碎機循環破碎，滿足客戶需要的合格成品通過皮帶機輸送至成品料倉。如果成品砂需要水洗也可在一篩下面配置洗砂機用于成品砂的水洗。該系統的棒條給料機還具有預篩分功能，可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備，也可將原料中的泥土雜物作為棄料預先分離。



工藝特點：



工藝簡單，占地面積小，系統設備自動化程度高，生產效率高，運行成本低，滿足建筑行業多種領域對所用骨料的要求。



60t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	GZD300×95	臺	1
P1	顎式破碎機	DHKS3020	臺	1
G2	振動給料機	ZG200	臺	1
P2	圓錐破碎機	GPY100	臺	1
S1	振動篩	3YA1536	臺	1
XL1	洗砂機	XL610	臺	1
C1	除鐵器		臺	1
G3	振動給料機	ZG60	臺	1
P3	制砂機	PLS-700	臺	1
S2	振動篩	2YA1536	臺	1
XL2	洗砂機	XL762	臺	1
C2	除鐵器		臺	1

說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。



100t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	ZSW380×95	臺	1
P1	顎式破碎機	ASD-3625	臺	1
G2	振動給料機	ZG200	臺	1
P2	圓錐破碎機	GPY100S	臺	1
S1	振動篩	3YK1545	臺	1
XL1	洗砂機	XL610	臺	1
C1	除鐵器		臺	1
G3	振動給料機	ZG60	臺	1
P3	制砂機	PLS-700	臺	1
S2	振動篩	2YA1536	臺	1
XL2	洗砂機	XL762	臺	1
C2	除鐵器		臺	1

說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。



200t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	ZSW490×110	臺	1
P1	顎式破碎機	ASJE-4230	臺	1
G2	振動給料機	ZG200	臺	2
G3	振動給料機	ZG200	臺	1
P2	圓錐破碎機	GPY200S	臺	1
P3	圓錐破碎機	HPY200	臺	1
S1	振動篩	3YKR2160	臺	1
XL1	洗砂機	XL762	臺	1
C1	除鐵器		臺	1
G4	振動給料機	ZG100	臺	1
P4	制砂機	PLS-850	臺	1
S2	振動篩	2YK1860	臺	1
XL2	洗砂機	XL914	臺	1
C2	除鐵器		臺	1



說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。
