時產（500-600）噸花崗巖/玄武巖砂石骨料生產線：



優勢：該系統在干法生產時根據客戶的需要和環保的要求還可以配置除塵系統。

工藝特點：工藝簡單，占地面積小，系統設備自動化程度高，生產效率高，成品產量高，顆粒形狀好，級配合理，運行成本低，滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>



工藝說明：



該系統示意工藝適用于時產500噸花崗巖、玄武巖類硬性物料的加工破碎，將經過爆破處理或開挖、洞采的小于1250mm大塊毛料通過自卸車上料至原料倉，經過具有預篩分功能的棒條給料機均勻的供給顎式破碎機破碎，經顎式破碎機破碎后100-250mm的半成品物料通過皮帶機輸送給具有中細碎功能的圓錐破碎機進行二次破碎，經圓錐破碎機二次破碎后6-45mm的混合成品骨料經過皮帶機輸送至后續一篩車間進行分級篩分，篩分將大于用戶需要的大顆粒物料再通過皮帶機輸送至細碎圓錐破碎機進行破碎，破碎后的物料也進入一篩車間進行篩分，滿足客戶需要的合格成品通過皮帶機輸送至成品料倉，不符合要求的大顆粒再次返回細碎圓錐破碎機進行循環破碎。



該系統在干法生產時根據客戶的需要和環保的要求還可以配置除塵系統。



500t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	ZSW600×150	臺	1
P1	顎式破碎機	JC125	臺	1
G2	振動給料機	ZG400	臺	2
G3	振動給料機	ZG300	臺	2
P2	圓錐破碎機	GPY500S	臺	1
P3	圓錐破碎機	HPY300	臺	2
S1	振動篩	3YK2460	臺	2
XL1	洗砂機	XL914	臺	1
C1	除鐵器		臺	1
G3	振動給料機	ZG200	臺	1
P4	制砂機	PLS-1200	臺	1
S2	振動篩	2YK3073	臺	1
XL2	洗砂機	2XL914	臺	1
C2	除鐵器		臺	1



說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。



600t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	ZSW600×180	臺	1
P1	顎式破碎機	JC140	臺	1
G2	振動給料機	ZG400	臺	3
G3	振動給料機	ZG300	臺	2
P2	圓錐破碎機	GPY500S	臺	1
P3	圓錐破碎機	HPY300	臺	2
S1	振動篩	3YK2460	臺	2
XL1	洗砂機	XL914	臺	2
C1	除鐵器		臺	1
G3	振動給料機	ZG200	臺	2
P4	制砂機	PLS-1200	臺	1
S2	振動篩	2YK3073	臺	1
XL2	洗砂機	XL1118	臺	2
C2	除鐵器		臺	1



說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。

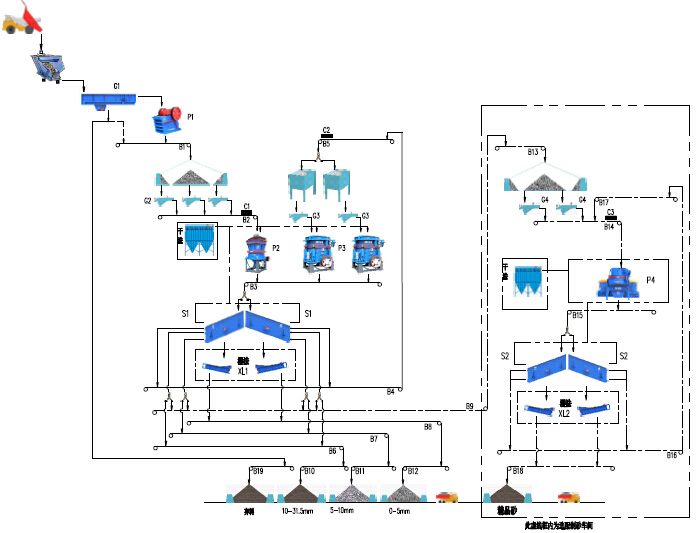

流程圖
