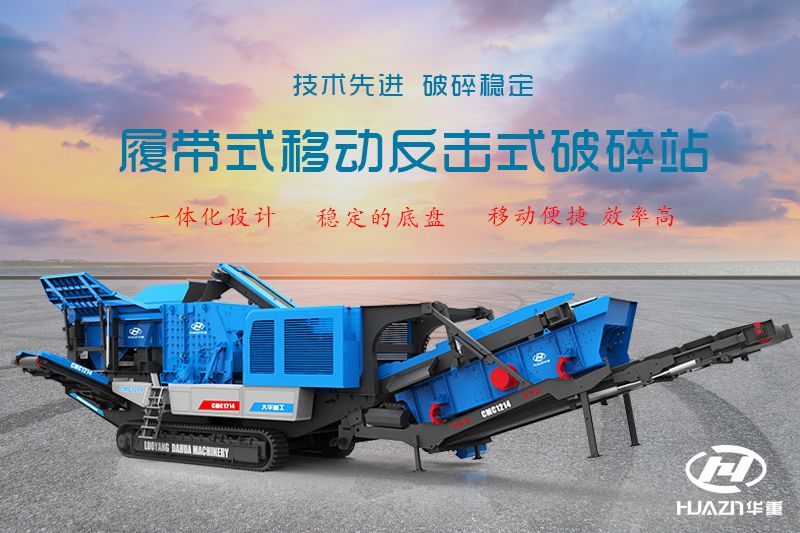

CMC系列履帶式移動反擊式破碎機
CMC系列履帶式移動反擊式破碎站用于中等硬物料的破碎作業，多采用“給料機+反擊式破碎機”的配置形式。
配置設備：反擊式破碎機PFY1310 PFY1214
運輸尺寸：17150*3119*4706 --18940*3540*4706
處理能力：165-300t/h
功率：160-250kw
最大給料粒度：265-304mm
產品特點
反擊式破碎機的優勢和特點
高效液壓反擊式破碎機是我公司設計研發的一系列產品，該產品吸收了國內諸多同類產品的優點，同時采用了重型化轉子體結構，大容量破碎腔，抗磨合金板錘，厚重耐沖擊的反擊襯板，液壓調整裝置和液壓開啟裝置，確保其擁有超強的破碎能力和破碎效果，進料粒度大，出料粒度更小更細，破碎比大，產品粒型好，廣泛適用于砂石骨料行業低腐蝕性巖石的中碎、細碎作業。
CMC系列履帶式移動反擊式破碎站優勢與特點
- 1、標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強，利用率更高，使用壽命長。
- 2、該設備的排料間隙可以根據成品粒度、級配要求靈活調整。
- 3、獨特三腔渦旋結構，使其給料粒度更大，產能更大，產品粒型更好。
- 4、標配液壓啟閉機構或選配更換板錘的專用起吊工具，應用靈活，操作簡便。
- 5、易于在不同的使用工地直接進行專場。
- 6、配置合理，工藝流暢，生產效果高，產品粒型好。
- 7、可以與其他的移動式破碎站和移動式篩分站一起聯合使用。

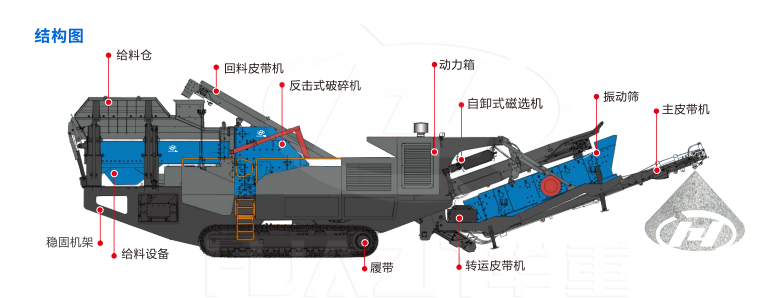

履帶式移動反擊是破碎站的結構圖
技術參數
| CMC系列履帶式移動反擊破碎站技術參數 |
|||||
| 設備型號 | CMC1310 | CMC1214 | 備 注 | ||
| 給料倉 | 喂料能力(t/h) | 150-300 | 150-300 | ||
| 給料倉容積（m³） | 4.5 | 4.5 | |||
| 給料設備 | 型號（寬mm*mm） | ZSW400*110 | ZSW400*110 | 網電/液壓驅動 | |
| 給料粒度 | 4010 | 4010 | |||
| 功率（kW） | 15 | 15 | |||
| 破碎設備 |
反擊式破碎機 | PFY1310 | PFY1214 | 網電/液壓驅動 |
|
| 給料口寬度 | 1000 | 1450 | |||
| 最大進料粒度 | 265 | 304 | |||
| 排料尺寸 | 30-45 | 35-45 | |||
| 處理能力（t/h） | 165-200 | 220-260/300 | |||
| 功率（kW） | 160 | 220/250 | |||
| 主皮帶機 | （寬mm*mm*功率kW） | 1000*8100*11 | 1000*8100*11 | 網電/液壓驅動 |
|
| 出料皮帶機 | （寬mm*mm*功率kW） | 1200*6400*11 | 1200*6400*11 | ||
| 轉運皮帶機 | （寬mm*mm*功率kW） | 650*4380*11 | 650*4380*11 | ||
| 回料皮帶機 | （寬mm*mm*功率kW） | 500*8700*5.5 | 500*8700*5.5 | ||
| 除土側皮帶機 | （寬mm*mm*功率kW） | 500*2650*4 | 500*2650*4 | ||
| 振動篩 | （寬mm*mm*功率kW） | 1500*3600*11 | 1500*3600*11 | 網電/液壓驅動 | |
| 自卸式磁選機 | （型號*功率kW） | RCYQ1000*2.2 | RCYQ1000*2.2 | 網電/液壓驅動 | |
| 履帶底盤 | 行走形式 | 履帶式 | 履帶式 | 液壓驅動 | |
| 行走速度(km/h) | 0.8 | 0.8 | |||
| 最大爬坡角度 | 20° | 20° | |||
| 整 機 |
驅動形式（根據需要選配） | 液壓驅動+網電 | 液壓驅動+網電 | ||
| 全液壓驅動 | 全液壓驅動 | 選配 | |||
| 發動機 | 型號 | 濰柴 | 濰柴 | 選配:康明斯 | |
| 額定功率（kW） | 97 |
97 | |||
| 額定轉速（r/min） | 1900 | 1900 | |||
| 整機重量 | 50000/58500 | 56500/65000 | |||
| 工作尺寸：長*寬*高 | 18940*3540*4706 | 18940*3540*4706 | |||
| 運輸尺寸：長*寬*高 | 17150*3119*3800 | 17150*3119*3800 | |||
注：①關于破碎設備處理能力與石料硬度、給料粒度、出料粒度相關。②標配：主皮帶和尾料皮帶配折疊技術PLC+顯示器控制、除鐵器、無線遙控控制。③選配：全液壓驅動、返料系統、除塵器噴淋系統、柴油灌注泵、有線遙控、集中潤滑系統。④鑒于公司技術不斷更新，技術參數變動如不另行通知。
