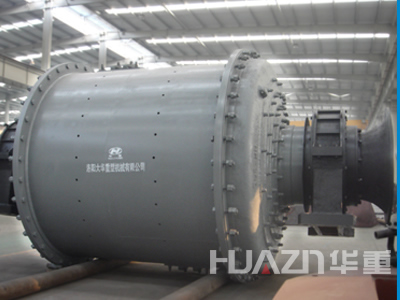

高效節能球磨機

發布日期：2011年05月05日添加人：HUAZN華重

聯系我們 :

企業名稱：洛陽大華重工科技股份有限公司
企業地址：河南省洛陽市關林路280號
咨詢熱線：0379-62669995
銷售熱線：0379-62669906
電子郵箱：nanlvye@lydhjt.com

產品簡介
技術參數
應用

產品簡介

高效節能球磨機廣泛應用于黑色、有色金屬礦山、非金屬礦山、建材、化工、電力、煤炭、交通、輕工等工業部門。我公司生產的高效節能球磨機均用滾動軸承支承代替軸瓦滑動軸承支承，節能10%～20%。在同等功率條件下，生產能力提高10%～20%。采用干油潤滑脂代替稀油潤滑站，大型磨機不需配備價格高昂的高低壓潤滑站。直徑φ2700mm以上的礦用球磨機可以采用高壓電機、氣動離合器、大齒輪干油噴霧潤滑和慢速驅動裝置，以供盤車，維修使用。用戶可根據需要選配。格子型球磨機的出料端有格子板，裝球量較多，裝機功率較大，生產能力較高，排礦粒度較粗，一般用于一段粗磨作業；溢流型球磨機的出料端無格子板，排料口較高，裝球量較少，裝機功率較小，產量較低，排礦粒度較細，一般用于二段細磨作業。

技術參數

表一：濕式格子型滾動軸承支承球磨機技術性能表

規格型號	筒體尺寸	筒體有效容積（m³）	裝球量	筒體轉速（r/min）	功率	排礦粒度	產量（t/h）
規格型號	直徑*長度	筒體有效容積（m³）	裝球量	筒體轉速（r/min）	功率	排礦粒度	產量（t/h）
GMQG1530	1500*3000	4.0	8	27.6	75	0.8-0.074	12-2.8
GMQG1535	1500*3500	4.6	11	27.6	75-90	0.8-0.074	14-3.4
GMQG1830	1800*3000	6.5	13	25.3	132	0.8-0.074	21-4.8
GMQG1835	1800*3800	7.58	16	25.3	160	0.8-0.074	25-5.8
GMQG1840	1800*4000	8.65	17.3	25.3	185	0.8-0.074	28-6.6
GMQG1845	1800*4500	9.75	19.5	25.3	210	0.8-0.074	31-7.2
GMQG2122	2100*2200	6.7	14.7	23.8	160	0.8-0.074	24-5.3
GMQG2130	2100*3000	9.2	17	23.8	185	0.8-0.074	26-6.0
GMQG2136	2011*3600	11.0	19	23.8	210	0.8-0.074	29-6.5
GMQG2140	2100*4000	12.2	20.5	23.8	220	0.8-0.074	32-7.2
GMQG2145	2100*4500	13.8	22	23.8	250	0.8-0.074	36-8.1
GMQG2424	2400*2400	9.8	20	22.8	220	0.8-0.074	32-6.6
GMQG2430	2400*3000	12.2	25	22.8	250	0.8-0.074	38-7.5
GMQG2436	2400*3600	14.6	30	22.8	280	0.8-0.074	42-8.5
GMQG2440	2400*4000	16.2	33	22.8	355	0.8-0.074	47-9.5
GMQG2445	2400*4500	18.2	37	22.8	400	0.8-0.074	55-10.5
GMQG2721	2700*2100	10.7	24	21.7	280	3.0-0.074	84-8.5
GMQG2727	2700*2700	13.8	29	21.7	315	3.0-0.074	105-9.0
GMQG2730	2700*3000	15.3	32.5	21.7	355	3.0-0.074	120-10
GMQG2736	2700*3600	18.4	39	21.7	400	3.0-0.074	145-12
GMQG2740	2700*4000	20.5	43	21.7	450	3.0-0.074	159-13
GMQG2745	2700*4500	23.0	50	21.7	500	3.0-0.074	180-15
GMQG3231	3200*3100	22.65	46.9	18.6	500	3.0-0.074	182-16
GMQG3236	3200*3600	26.2	52	18.6	560	3.0-0.074	190-19
GMQG3240	3200*4000	29.2	57	18.6	630	3.0-0.074	210-22
GMQG3245	3200*4500	32.8	65	18.6	710-800	3.0-0.074	235-29
GMQG3254	3200*5400	39.2	81.6	18.6	800-1000	3.0-0.074	280-35
GMQG3640	3600*4000	35.6	75	17.3	800	3.0-0.074	230-25
GMQG3645	3600*4500	40.8	88	17.3	1000	3.0-0.074	259-29
GMQG3650	3600*5000	45.3	96	17.3	1120	3.0-0.074	288-35
GMQG3660	3600*6000	54.4	117	17.3	1250-1500	3.0-0.074	310-38
GMQG3685	3600*8500	79.0	144	17.3	1800	3.0-0.074	450-50

表二：濕式溢流型滾動軸承支承球磨機技術性能表

規格型號	筒體尺寸	筒體有效容積（m³）	裝球量	工作轉速（r/min）	電機 功率	排礦粒度（㎜）	產量（t/h）	參考重量	備注
規格型號	直徑×長度	筒體有效容積（m³）	裝球量	工作轉速（r/min）	電機 功率	排礦粒度（㎜）	產量（t/h）	參考重量	備注
GMQY1530	1500×3000	4.0	8.4	27.6	75	0.8-0.074	11-2.6	15.1	380V
GMQY1535	1500×3500	4.6	10	27.6	75-90	0.8-0.074	13.2-3.0	16.0	380V
GMQY1830	1800×3000	6.5	12	25.3	110-132	0.8-0.074	20-4.5	27.8	380V
GMQY1835	1800×3500	7.58	15	25.3	132-160	0.8-0.074	23-5.0	29.7	380V
GMQY1840	1800×4000	8.65	16	25.3	160-185	0.8-0.074	25-6.0	32.6	380V
GMQY1845	1800×4500	9.75	18	25.3	185-210	0.8-0.074	28-6.8	35.5	380V
GMQY2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	22-5.0	42.9	380V
GMQY2130	2100×3000	9.2	17	23.8	185	0.8-0.074	25-5.8	46.5	380V
GMQY2136	2100×3600	11	19	23.8	210	0.8-0.074	28-6.0	48.0	380V
GMQY2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	30-7.0	49.9	380V
GMQY2145	2100×4500	13.8	22	23.8	250	0.8-0.074	34-8.0	51.3	380V
GMQY2424	2400×2400	9.8	18.8	22.8	210	0.8-0.074	30-6.2	54.0	380V
GMQY2430	2400×3000	12.2	23	22.8	250	0.8-0.074	34-6.6	57.0	380V
GMQY2436	2400×3600	14.6	25	22.8	280	0.8-0.074	40.5-7.9	59.68	380V
GMQY2440	2400×4000	16.2	28	22.8	315	0.8-0.074	45-8.7	62.9	380V
GMQY2445	2400×4500	18.2	31	22.8	355	0.8-0.074	50-9.8	65.5	380V
GMQY2721	2700×2100	10.7	20	21.7	280	3.0-0.074	76-6.0	63.5	6-10KV
GMQY2727	&n,bsp; 2700×2700	13.8	25.5	21.7	315	3.0-0.074	98-7.8	66.7	6-10KV
GMQY2730	2700×3000	15.3	28.0	21.7	355	3.0-0.074	108-8.8	75.6	6-10KV
GMQY2736	2700×3600	18.4	34	21.7	355-400	3.0-0.074	130-10.5	81.8	6-10KV
GMQY2740	2700×4000	20.5	37	21.7	400-450	3.0-0.074	144-11.5	83.5	6-10KV
GMQY2745	2700×4500	23.0	42.5	21.7	500	3.0-0.074	180-13	87.6	6-10KV
GMQY3231	3200×3100	22.65	22.65	18.6	450	3.0-0.074	164-14.4	127	6-10KV
GMQY3236	3200×3600	26.20	26.2	18.6	500	3.0-0.074	171-17.1	131.0	6-10KV
GMQY3240	3200×4000	29.2	29.2	18.6	560	3.0-0.074	190-20	135.0	6-10KV
GMQY3245	3200×4500	32.8	61.0	18.6	630	3.0-0.074	228-22	139.0	6-10KV
GMQY3254	3200×5400	39.3	73.0	18.6	710	3.0-0.074	270-26	148.7	6-10KV
GMQY3640	3600×4000	35.6	67	17.3	710	3.0-0.074	210-20	165	6-10KV
GMQY3645	3600×4500	40.8	76	17.3	800-1000	3.0-0.074	233-26	170	6-10KV
GMQY3650	3600×5000	45.3	86	17.3	1120	3.0-0.074	260-31.5	180	6-10KV
GMQY3660	3600×6000	54.4	102	17.3	1250	3.0-0.074	280-34	200	6-10KV
GMQY3685	3600×8500	79.0	131	17.3	1500	3.0-0.074	400-45	240	6-10KV

注：由于物料種類、給料粒度、排料粒度不同，生產能力差別很大，表中所示為給料粒度＜25mm，中等硬度鐵礦石的生產能力。

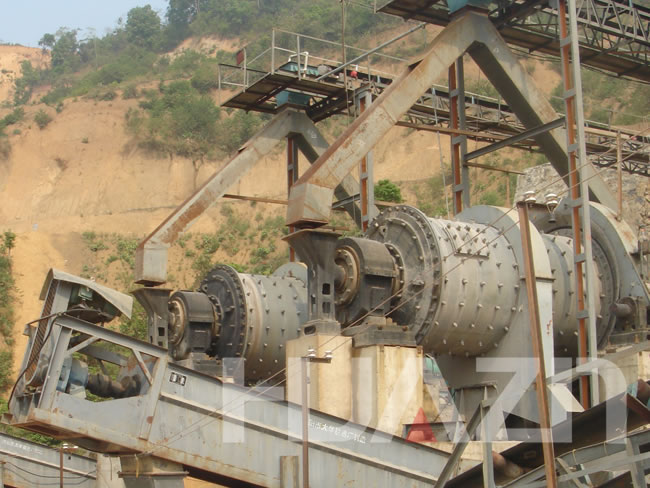

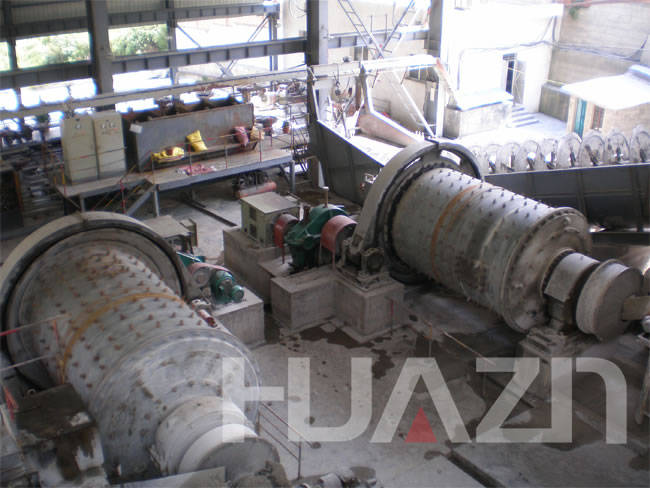

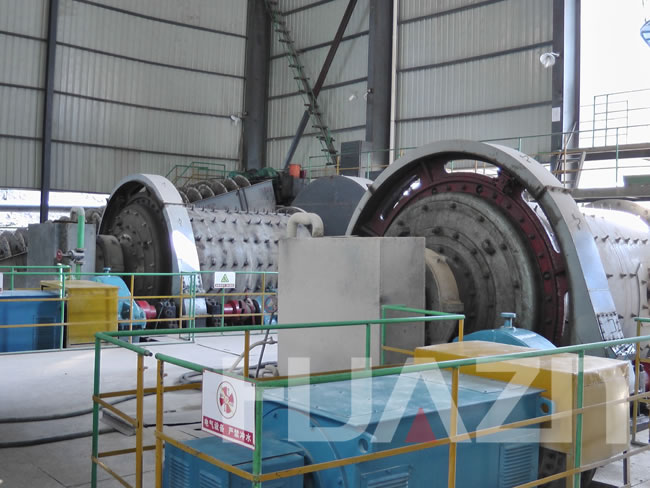

應用
